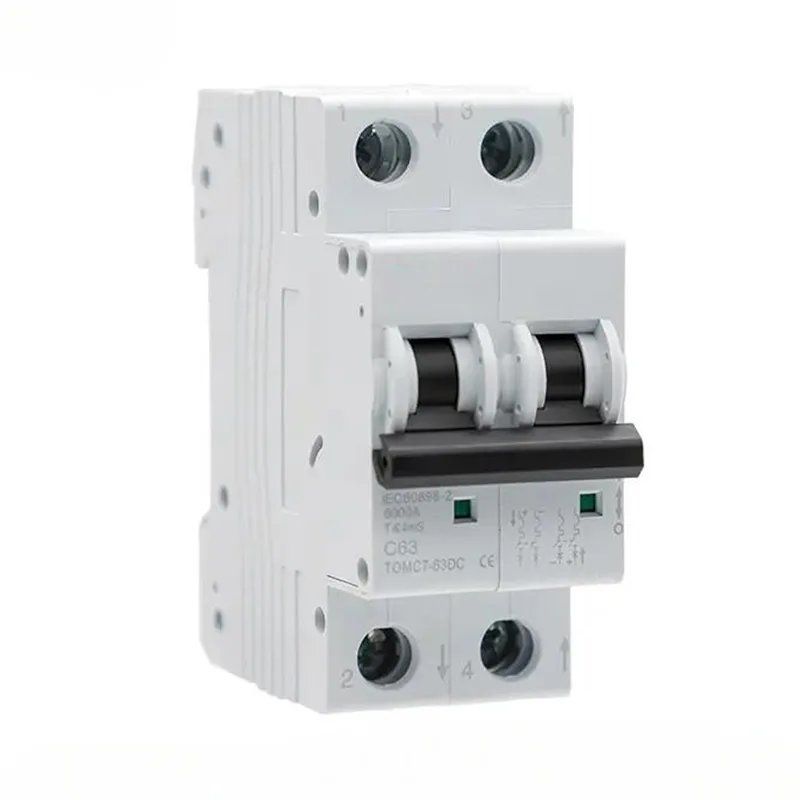

DNB1Z-63 Miniature DC Circuit Breaker

إن DNB1Z-63 Miniature DC Circuit Breaker ، المصنعة من قبل الشركة المصنعة الصينية Greenwatt ، مناسبة لتوزيع طاقة DC في التطبيقات الكهروضوئية والتطبيقات الأخرى: 250 V (1p) ، 800 V (2/3p) ، و 1200 V (4p). يتميز هذا المنتج بإطفاء القوس ووظائف الحد الحالية ، مما يؤدي إلى تقاطع الأعطال بسرعة. منتجاتنا مصنوعة من مواد عالية الجودة ومتاحة بسهولة للشراء.
الارتفاع: ≤ 2000 متر
درجة حرارة التشغيل: -25 إلى +40 درجة مئوية (المتوسط 24 ساعة: ≤ +35 درجة مئوية).

إرسال استفسار

وصف المنتج

تم تصميم قاطع دائرة DC-63 DNB1Z-63 Miniature DC لتوزيع الطاقة DC ، وخاصة بالنسبة للأنظمة الكهروضوئية الشمسية. تم تصنيفه لتشغيل الفولتية حتى 250 فولت DC (1P) ، 800 V DC (2P و 3P) ، و 1200 V DC (4p). إن أنظمةها المخصصة لتكنولوجيا القوس والتحديد الحالية تقاطع تيارات صدع التيار المستمر بسرعة ، وحماية المكونات الهامة وضمان تشغيل موثوق لنظام الكهروضوئية.

شروط تشغيل المنتج والتركيب

الارتفاع: ≤ 2000 م ؛ لارتفاع الارتفاعات ، استشر الشركة المصنعة.

درجة الحرارة المحيطة: -25 درجة مئوية إلى +40 درجة مئوية ، بمتوسط 24 ساعة لا يتجاوز +35 درجة مئوية ؛ خارج هذا النطاق ، يرجى استشارة الشركة المصنعة.

التثبيت: قم بتركيب الجهاز في حاوية توزيع مقاومة للماء.

تفاصيل المنتج

جهد العزل المقنن (UI)	1250V
جهد التشغيل المقنن (UE)	DC (IP): 15V ، 60V ، 100V ، 180V ، 250V ؛ DC (2P): 125V ، 375V ، 550V ، 600V ، 800V DC (3P): 750V ، 800V ؛ DC (4p): 800V ، 1000V ، 1200V
تصنيف تيار الإطار	63A
تيارات مختلفة من نفس إطار القشرة	6A ، 10a ، 16a ، 20a ، 25a ، 32a ، 40a ، 50a ، 63a
تصنيف الدائرة القصيرة تشغيل كسر القدرة (ICS = وحدة العناية المركزة)	6KA
تصنيف الدائرة القصيرة تشغيل كسر القدرة (ICS = وحدة العناية المركزة)	2P 800V \ 4P 1200V 2KA
الحياة الميكانيكية	20000 ثانية
الحياة الكهربائية	10000Second (أدناه DC125V / 1P ، أدناه DC250V / 2P) ، 1000Second (مواصفات الجهد الأخرى)
شهادة	CB CE CCC
الدافع المقنن صمد أمام الجهد UIMP	6KA
خصائص التعثر / نوع التعثر	ب / ج ؛ الخزف الحراري
مستوى الجهد الزائد	Ⅲ
فئة من التلوث	3
درجة الحماية	IP40 ؛ منفذ الاتصال IP20
مقاومة حرارة رطبة	الفئة 2
الرطوبة النسبية	≤95 ٪
معيار	IEC 60947-2 جيجابايت / T 14048.2
المقاومة الزلزالية	أساس IEC 60068-2-6
معلمات مقاومة الصدمة الميكانيكية	أساس LEC 60068-2-27
تشغيل درجة الحرارة المحيطة	-30 ℃ ~ 70 ℃
مقاومة حرارة رطبة	فئة DB (درجة الحرارة 55 ℃ 6 دورة)
درجة حرارة بيئة التخزين	-30 ℃ ~ 70 ℃
ارتفاع	≤2000m
وزن	0.12 كجم/ص
العلبة	من / SD / MX / MN / MX + من
MX التحكم في الجهد لنا	DC: 12V ، 24V ، 220V ؛ AC: 110 فولت ، 220 فولت ، 380 فولت يوصى بأن لا يكون مصدر الطاقة أقل من 75 واط
MN الجهد الجهد الأمم المتحدة	AC220V AC380V
