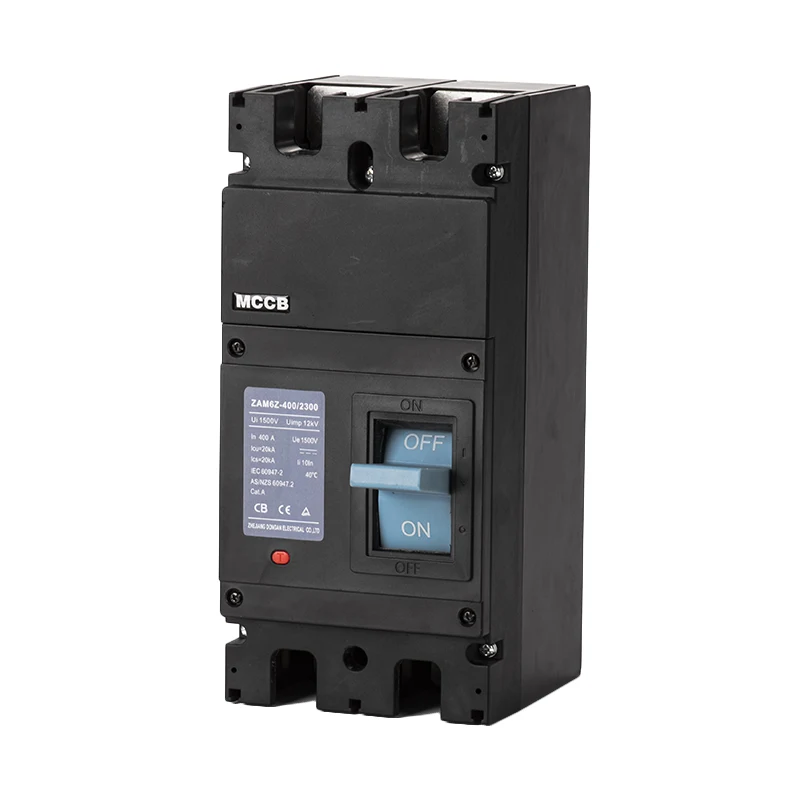

فيما يتعلق بمبادئ اختيار وضبط قواطع الدائرة منخفضة الجهد

مبادئ اختيار وإعدادقواطع الدائرةيجب أن تكون واضحة جدًا لغالبية المصممين الكهربائيين. باختصار ، هم:

(1)قواطع الدائرةيجب أن تكون مجهزة بحماية الحمل الزائد ، وحماية الدائرة القصيرة ، وحماية الصدع الأرضي ، وحماية الجهد الزائد وحماية الجهد ، وما إلى ذلك. وفقًا لأنواع الأعطال المختلفة لخطوط التوزيع ومتطلبات المشروع المحددة ؛

(2) لا ينبغي أن يكون تيار قاطع الدائرة أقل من التيار المحسوب للدائرة ؛ يجب أن يكون قاطع الدائرة قادرًا على تلبية متطلبات الاستقرار الديناميكي والاستقرار الحراري في ظل ظروف الدائرة القصيرة ؛ يجب أن ينظر قاطع الدائرة المستخدمة في فصل التيار القصيرة في سعة كسر في ظل ظروف الدائرة القصيرة (الحد من الانهيار ، وكسر التشغيل) ، ومقاومة الوقت القصير وعوامل أخرى لتلبية متطلبات تحمل تيار الدائرة القصيرة التي قد تحدث في النظام ؛

(3) لتنسيق قواطع الدائرة العلوية والسفلية في نظام التوزيع ، يجب مراعاة تيار الدائرة القصير والتيار القصير لتيار الدائرة القصيرة. اختيار وإعداد تأخير الدائرة القصيرة ، إلخ.

(4) يجب تحديد أنواع مختلفة من قواطع الدوائر وفقًا لخصائص التحميل المختلفة ، مثل: نوع التوزيع ، ونوع المحرك ، ونوع الإضاءة ، ونوع المولد ، ونوع DC ، وما إلى ذلك ؛

(5) يجب أن تتكيف قواطع الدوائر مع الظروف البيئية للموقع ؛ في ظل الظروف البيئية الخاصة (مثل: المتربة ، المتآكل للغاية ، الحريق ، الانفجار ، الحرارة الرطبة ، الارتفاع العالي ، رذاذ الملح ، إلخ) ، ينبغي اختيار قواطع الدوائر التي تلبي متطلبات الاستخدام البيئي ؛

(6) ملحقات قاطع الدائرة: مثل جهات الاتصال المساعرية ، تحت الجهد السفلي ، وملفات التحويلة ، وحتى طرق التشغيل (الكهربائية ، اليدوي) ، يجب أيضًا تكييف مقابض التشغيل ، وطرق التثبيت (ثابت/توصيل/درج) ، وما إلى ذلك.

(7) هناك أيضًا مسألة اختيار مستوى قاطع الدائرة ، خاصة في أنظمة TN-S و TT المكونة من ثلاث مراحل ، وينبغي أن يفي بمتطلبات مواصفات الصناعة.

لا توجد مشكلة في تعيين قاطع الدائرة وفقًا للمبادئ التي تتطلبها المواصفات ، ولكن قد تكون هناك بعض المشكلات في التشغيل الفعلي. في هذا الوقت ، من الضروري التعامل معه وفقًا للوضع المحدد.

على سبيل المثال: بالنسبة لدائرة الحماية مع معدات البدء العادية ، يجب أن تكون قيمة إعداد الرحلة لقاطع الدائرة قادرة على تجنب تيار الذروة على المدى القصير ، ولكن بالنسبة لتيار الصدع ، يجب أن تتطلب قاطع الدائرة الرحلة بسرعة لقطع تيار الخطأ ؛ بالنسبة لقاطع الدائرة الانتقائية ، يحتاج إعداد الرحلة الفورية إلى تجنب حدوث خطأ في الخط المحمي بواسطة مفتاح المستوى التالي ؛ يجب أن يتم ضبط الرحلة الفورية التي تعمل على قاطع الدائرة غير الانتقائية بقدر صغير قدر الإمكان في حالة القدرة على تجنب الذروة الحالية ، وما إلى ذلك ، لذلك في التطبيقات العملية ، من الضروري تنسيق العلاقة بين بعضها البعض ، وهو أمر مهم للغاية لموثونة النظام.

بالإضافة إلى ذلك ، عند استخدام قواطع الدوائر غير الانتقائية لكل من حماية المستوى العلوي والسفلي ، وفقًا لمبدأ الإعداد: يجب ألا يقل تيار التعثر طويلًا في قاطع الدائرة من المستوى العلوي من مرتين من تيار التعثر الطويل من قاطع الدائرة ذات المستوى الأدنى. ومع ذلك ، في التشغيل الفعلي ، يُرى أحيانًا أن بعض الدوائر غير المهمة ذات تأثير انقطاع التيار الكهربائي أقل لم يتم تعيينها تمامًا وفقًا لمبدأ الإعداد ، لأن زيادة الفرق في المستوى بين قواطع الدائرة العلوية والسفلية تتسبب في زيادة المقطع العرضي للكابل ؛ في بعض الأحيان ، حتى لو تم زيادة الفرق بين قواطع الدائرة العلوية والسفلية وفقًا لمبدأ الإعداد ، فمن المستحيل ضمان تنسيق الحماية الانتقائية الفعالة.
