دليل MCCB DC: DC500V ، DC1000V ، DC1500V Breakers مقارنة - الاختيار والحماية

تعرف على أهمية حماية دائرة DC

مع نمو الطاقة المتجددة ، والبنية التحتية للسيارات الكهربائية ، وجيل جديد من مراكز البيانات ، زادت الحاجة إلى توزيع DC الموثوق. مع نمو هذه التطبيقات ، لا يمكن أن تكون حماية الدائرة أكثر أهمية. قواطع دائرة التيار المستمر ، قواطع دائرة العلبة المقولبة (MCCBs). تعتبر قواطع الدوائر الخاصة DC الخاصة بنا بمثابة تروس حيوي في عجلة الأمان ، حيث تحمي أنظمتك الكهربائية من التدفق الزائد ، الدائرة القصيرة ، وأضرار المعدات.

هناك مطالب مختلفة لانقطاع التيار المباشر (DC MCCBS، على عكس نظرائهم AC ، ويمكن أن يؤثر اختيارهم واستخدامهم على تشغيل النظام وسلامة النظام.

أساسيات قاطع دائرة الحالة المقولبة ومبادئ التشغيل

ما هو MCCB؟

قاطع دائرة العلبة المقولبة (MCCB) هو جهاز حماية كهربائية يستخدم لحماية المعدات من الأضرار الناجمة عن التيارات الصدع. في تطبيقات العاصمة ، تلعب MCCBs ثلاثة أدوار مختلفة كمفتاح عزل لأغراض الخدمة ، وحماية الحمل الزائد ، ومقاطعة تيار الصدع لحماية النظام من الخطأ مع الحفاظ على سلامة الموظفين.

DC vs AC MCCB الاختلافات

الفرق الأساسي بين العاصمة وAC MCCBSهو أدائها القوس. AC يعبر الصفر بشكل طبيعي مرتين لكل دورة ، مما يجعل انقراض القوس أسهل ، و DC هو نفس التيار المتوقف ، لذلك انقطاع القوس يكون أكثر صعوبة.DC MCCBSميزة غرف انقراض القوس المخصصة ، والاتصالات المحسنة ، وآليات الربيع المعدلة لإطفاء التيارات التيار المستمر.

المكونات الرئيسية

تتكون مكونات DC MCCB من عدة عناصر ، مثل آلية التشغيل-التي تم تحميلها بنابض لتحقيق فصل اتصال سريع ، وغرف انقراض القوس-تستخدم لتبريد قوس DC ، وحدات الرحلات الحرارية والمغناطيسية-للحماية من الحمل الزائد والمواد القصيرة ، ومواد الاتصال-قادرة على الصاقة للتركيب.

الجهد والتقييمات الحالية

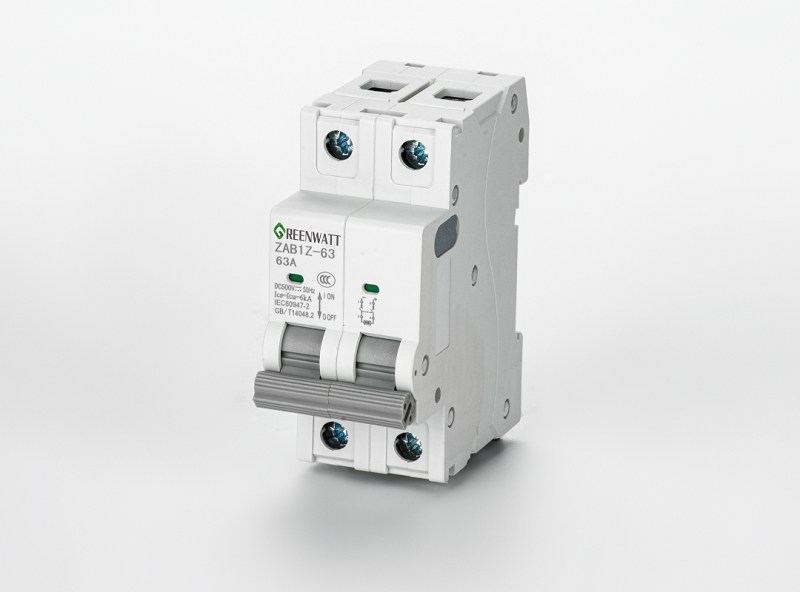

لدى DC500V MCCBs بشكل عام تصنيفات حالية من 16A إلى 630A وهي مناسبة للتطبيقات الشمسية والتجارية الصغيرة السكنية. أنها توفر توفير المساحة بسبب تصميم البصمة الصغيرة ، وجهدها المنخفض للأنظمة الأصغر يزيد من فعالية التكلفة.

النطاق الحالي منDC1000V MCCBSمن 32 أ إلى 800A ، وهو ما يتماشى مع المزارع الشمسية التجارية وتطبيقات الطاقة المتجددة متوسطة الحجم. يتطابق تصنيف 1000 فولت النموذجي للفولتية النموذجية للخلط الكهروضوئي الحديث ، مما يساعد على تعزيز كفاءة النظام.

DC1500V MCCBs هي العرض الممتاز ، مع تصنيفات حالية تصل إلى 800A ، وهي مخصصة لحقول الطاقة الشمسية على نطاق المنفعة والتركيبات الصناعية الكبيرة التي تتطلب أقصى قدر من استخدام جهد الجهد.

الأبعاد المادية والتركيب

MCCBS WITHDC500V الأكثر إحكاما في فئتها ، بعرض 105 مم فقط للنموذج القياسي. عادةً ما تستخدم نماذج DC1000V عرضًا قدره 140 مم ، في حين أن MCCBs DC1500V قد يكون 210 مم أو أوسع بسبب هيكل داخلي أقوى وطلب أعلى على أداء القوس الإطفاء.

3 سيناريوهات التطبيق ودليل الاختيار

أنظمة الطاقة الشمسية الكهروضوئية

DC500V MCCB للتطبيقات الشمسية السكنية (500-600V SYSTEM). ينطبق على الأنظمة وأجهزة الحماية الفعالة من حيث التكلفة. تعتبر MCCBs DC1000V مفيدة بشكل خاص للمصفوفات الشمسية التجارية عند 1000V ، حيث يمكن تعظيم تصميمات السلسلة وتقليل تعقيد النظام. 1500 فولت تستخدم مزارع الطاقة الشمسية على نطاق الأداة المساعدة أنظمة الطاقة الشمسية تصل إلى 1500 فولت مع MCCBs DC1500V لتقليل فقدان الطاقة من خلال الموصل وزيادة كثافة الطاقة.

مركبة كهربائية شحن البنية التحتية

تعمل الموزعات السريعة الشاحنة بشكل عام على 800-1000V ، مما يعني أن MCCB DC1000V هو مرشح جيد لاستخدامه. قد تحتاج أنظمة الشحن فائقة السرعة إلى دعم مستويات الطاقة العالية والحماية الموثوقة ، مثل MCCBs DC1500V.

مراكز البيانات والأتمتة الصناعية

تستخدم المزيد والمزيد من مراكز البيانات الجديدة توزيع طاقة DC لتوفير التكاليف. اعتمادًا على طوبولوجيا النظام ، إما DC500V أوDC1000V MCCBSقد تحمي بشكل كافٍ أثناء تسهيل خدمة "الساخنة الساخنة".

معايير الاختيار

عند تحديد DC MCCB ، يحتاج المرء إلى الانتباه إلى جهد النظام ، والحد الأقصى لتيار الصدع ، ونطاق درجة الحرارة البيئية ، ومساحة التثبيت ، والتطبيقات القادمة للتوسع. تأكد من أن MCB قادر على كسر أعلى خطأ محتمل متاح بامتلاك بنسبة 25 ٪ على الأقل للسلامة.

نمو السوق العالمي

يزدهر سوق DC MCCB في جميع أنحاء العالم مع نمو المركبات المتجددة والكهربائية. يُنظر إلى الطلب على عام 2030 في ارتفاع معدلات النمو السنوية المركبة لأكثر من 8 ٪ ، مع أسواق آسيا والمحيط الهادئ المصدر الأساسي.

الابتكار التكنولوجي

يتم تطوير MCCB Smart مع اتصال IoT والصيانة التنبؤية وميزات المراقبة عن بُعد. لا تُظهر هذه القواطع هذه الحالة الفعلية فحسب ، بل يمكنها أيضًا التنبؤ بالفشل قبل حدوثها.

الشركات المصنعة الرئيسية

لا يزال المصنعون الرئيسيون في DC MCCB مثل ABB و Schneider Electric و Eaton و Chint يطورون التكنولوجيا بنشاط. الأسعار التنافسية وزيادة المعايير الغربية للجودة هي كلاهما يدفع المصنعين الآسيويين للاستيلاء على حصة السوق.

اعتبارات التثبيت والصيانة.

كيفية تثبيت وصيانة المرشحين.

توفير ما يكفيMCCBالتهوية ، تشديد المحطات إلى عزم الدوران المناسب ، والتحقق من القطبية. توفير مؤشرات الصدع القوس عند الضرورة ، وجعلها في متناول عمال الصيانة.

القضايا الشائعة واستكشاف الأخطاء وإصلاحها

تشمل المشكلات النموذجية تآكل التلامس ، والشيخوخة الحرارية ، والارتداء الميكانيكي. الكشف الحراري الدوري يكشف النقاط الساخنة في صنع أثناء اختبارات مقاومة التلامس تكتشف الاتصالات السيئة.

توصيات الصيانة

قم بإجراء فحوصات بصرية على الأقل كل ثلاثة أشهر ، واختبارات كهربائية كل عام ، والعمليات الميكانيكية تتحقق كل عامين. المكونات البديلة التي تضررت بصريًا أو مشوهًا أو ذابًا بسبب التلامس الحراري الشديد.

أفضل حماية دائرة DC ممكنة

يجب أن يأخذ اختيار MCCB مناسبة DC في الاعتبار جهد النظام والتصنيف الحالي وقدرة كسر وبيئة التطبيق.DC500V MCCBSهي مثالية للتركيبات التجارية السكنية والخفيفة ، وتغطي وحدات DC1000V أنظمة الخدمة التجارية المتوسطة ، ويوفر نطاق DC1500V الحماية الوعرة اللازمة للمشاريع على نطاق المرافق.

في حين أن أنظمة الطاقة DC ليست فقط في المراحل الأولى من تطورها ، إلا أن اختيار قاطع الدائرة الصحيح لهذه الأنظمة أمر بالغ الأهمية لبناء أنظمة تعمل بأمان وبشكل موثوق بأداء جيد. عندما تكون في شك ، اطلب من محترفي الحماية الكهربائية أفضل طرق اختيار وتركيب MCCB.

حماية DC للمستقبل. إنها أجهزة ذكية متصلة تقدم أكثر من مجرد حماية - فهي توفر نظرة ثاقبة على نظام لا يقدر بثمن. الفوائد طويلة الأجل ، حيث ستساعد في الحفاظ على حياة النظام الكهربائي الذي يتم تثبيته اليوم وفي الشبكة الذكية غدًا.
