النوع A مقابل النوع AC RCCBS: دليل للاختلافات والتطبيقات والسلامة الكهربائية

حول أهمية RCCBs في السلامة الكهربائية اليوم

يعد RCCB أحد أكثر التطبيقات أهمية في نظام السلامة الكهربائية ، والذي يتكون من RCCBs ،MCBs، والعزلات ، التي توفر الحماية التي لا غنى عنها في أي وقت قد يحدث فيه خطأ وحماية كافية ضد خطر الحريق الكهربائي ، والصدمة الكهربائية ، وتلف المعدات الكهربائية. يمكن أن تحدد هذه الأدوات الأنيقة متى يكون التيار الكهربائي خارج التوازن ، وسوف تغلق الدائرة عند حدوثها.

يتم استخدام RCCBs في المنازل والمكاتب والصناعات كخط أول من الحماية من المخاطر الكهربائية. إنها حساسة للتسربات الحالية الصغيرة ، مما يجعل هذه GFCIs ضرورية في البيئات التي تكون فيها السلامة البشرية وحماية المعدات هي المتطلبات الرئيسية.

تتميز أنواع RCCB-Type-A و RCCB-Type-AC مميزة بين العديد من الأنواع المختلفة من RCCB بسبب الوظائف المتخصصة التي تؤديها والمجموعة الواسعة التي يمكن استخدامها بها. يحتاج المهنيون الكهربائيون ومواصفات النظام إلى فهم متى وأين تكون الأنسب.

أساسيات ومبادئ تشغيل RCCBS

التعريف والوظائف الأساسية

RCCB عبارة عن جهاز تلقائي يقوم بإيقاف تشغيل الطاقة عندما يكتشف أن التيار غير متوازن بين خطين تنشيطين وخلفين أو عندما يكون تيار التسرب أقل أو على القيم المحددة مسبقًا. رحلة قواطع الدوائر التقليدية عندما تشعر بالتواصل الزائد ، في حين أن RCCBs رحلة إذا كان التيار المتبقي (أو التيار غير المتوازن) بين المرحلة والحيادية يتجاوز العتبة.

الدور الرئيسي لـ RCCB هو توفير الحماية ضد:

خطر الصدمة الكهربائية بسبب التلامس المباشر أو غير المباشر

خطر الحريق بسبب فشل العزل

تيارات الصدع الأرضية وتلف المعدات

المكونات الهيكلية وآلية التشغيل

الRCCBيتكون من العديد من العناصر الأساسية التي تعمل معًا:

CT (المحول الحالي): يقيس هذا الكعك الفرق الحالي بين أسلاك الطور. إجمالي التيار في جميع الموصلات يساوي عادة الصفر. عندما يحدث خطأ ، يتسبب الخلل في ظهور تدفق مغناطيسي في قلب التصوير المقطعي.

دائرة الكاشف: إنه جهاز كهربائي أو إلكتروني أو مغناطيسي حساس لاستلام الإشارات من التصوير المقطعي والتأكد من أن التيار المتبقي يتجاوز القيمة المقدرة.

آلية الرحلة: عندما يتم استشعار خطأ ، تفتح هذه الآلية بسرعة جهات اتصال الدائرة ، بشكل عام في أقل من 30 ميلي ثانية لحماية الموظفين.

دائرة الاختبار: مرفق اختبار محدد للاختبار الروتيني لـ RCCB دون أي معدات خارجية.

كيف تختلف RCCBs عن الأجهزة الواقية الأخرى

يتم توفير الحماية الزائدة وقصيرة الدائرة من قبل MCB ، لكن لا يمكنهم اكتشاف تيار التسرب. يتم تنشيطها بواسطة التيار الزائد الذي يحدث في طريق الدائرة المطلوب.

تستخدم الأجهزة الحالية المتبقية (RCDs) بشكل شائع كمصطلح شامل يتضمن أجهزة حماية مختلفة للتيار المتبقي ، مثل RCCBs و RCBOs (الكسارة الحالية المتبقية مع الحماية الزائدة).

ما يجعل RCCBs جيدة هو حساسيتها لتيارات التسرب منخفضة المستوى (منخفضة تصل إلى 10-300 مللي أمبير) والتي من شأنها أن تمر عادة دون أن يلاحظها أحد في ظل ظروف الحماية الزائدة العادية ، ولكن في الممارسة العملية يمكن أن تكون خطيرة قاتلة.

الخصائص الفنية وتطبيق النوع AC والنوع أRCCBs

خصائص RCCB-Type-AC

RCCB-Type-AC هي الطريقة التقليدية لحماية التيار المتبقي ، والتي تم تصميمها لاستخدامها في تطبيقات التيار المتردد. هذه الأجهزة تستجيب بفعالية إلى:

التيارات المتبقية من الجيوب الأنفية AC

تدريجيا ارتفاع تيارات الصدع AC

تطبيق المنزل أو التطبيق التجاري الخفيف

المواصفات الفنية:

التيارات المقدرة: 16 أ إلى 125 أ

الفولتية المقدرة: 230 فولت إلى 400 فولت

درجة الحساسية: 10MA 30MA 300MA

وقت الاستجابة: ≤30ms (لحماية جسمك)

مزايا وتطبيقات RCCB-Type-A

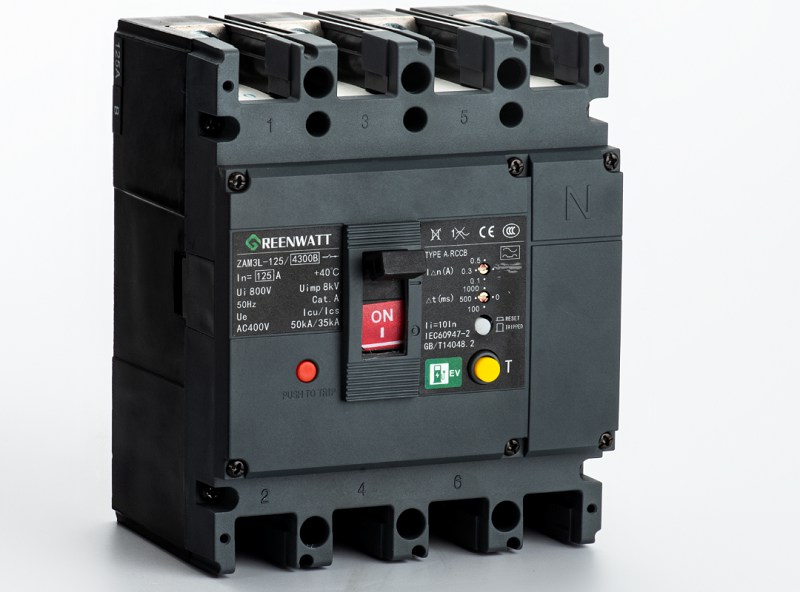

يوفر RCCB-Type-A المزيد من الحماية ، واكتشاف التيار المتردد والتيارات المتبقية DC النابضة. يمكّن هذا الطيف الأوسع للكشف من استخدامهم مع التركيبات الكهربائية الحالية حيث يتم استخدام الأجهزة الإلكترونية.

الميزات الرئيسية:

اكتشاف التيارات الجيبية

الرد على نبض العاصمة إلى 6MA

حماية محسنة للأحمال الإلكترونية

الامتثال لمعايير السلامة أكثر صرامة

أمثلة التطبيق:

منشآت معدات الكمبيوتر وتكنولوجيا المعلومات

محركات AC والمزولات

الأجهزة الكهربائية التي تم تبديل إمدادات الطاقة

المنشآت المنزلية التي تم بناؤها حديثًا مع أجهزة ذكية

إرشادات الاختيار

يحتاج القرار بين RCCB-Type-AC و RCCB-Type-A إلى حطام الدوائر الحالية (RCCBs) في بعض المعلمات ، مثل:

متطلبات النظام: تحديد ما إذا كان هناك أي معدات إلكترونية يمكن أن تنشئ تيارات التيار المستمر النابض.

طبيعة الأحمال: أنواع الأحمال ، مثل المحركات والمصابيح والمعدات الإلكترونية.

اللوائح: مع دارات قيادة المعدات الإلكترونية لخدمة المعدات الحديثة ، تتطلب معظم الرموز الكهربائية حماية من نوع RCCB.

النمو المستقبلي: تصميم لتحسين النظام المحتملة التي يمكن أن تسهم في الأحمال الإلكترونية.

تحليل السوق والتوقعات

منهجية البحث والافتراضات الرئيسية

المنهجية والافتراضات لهذا البحث هي نفسها كما في تحليل وتوقعات سوق APEJ DCR/RC 2010-2011 (IDC #AP243681) ، مع استطلاعات IDC Asia/Pacific End-User و DCR/RC.

تحليل السوق العالمي

ينمو سوق RCCB في جميع أنحاء العالم بطريقة مستقرة ، مدعومة بزيادة الوعي بالسلامة والرموز الكهربائية الموسعة. وفقًا لأبحاث السوق ، من المتوقع أن يكون نمو المركب لمدة 15 عامًا حتى عام 2030 في حدود 6-8 ٪ ، مع إمكانات عالية في الأسواق الناشئة.

برامج تشغيل النمو الرئيسية

زيادة أنشطة البناء في البلدان النامية

تحديث البنية التحتية الكهربائية

نشر المزيد من مصادر الطاقة المتجددة

التركيز المتزايد على رموز السلامة الكهربائية

الابتكارات التكنولوجية

التكنولوجيا تتضاعف ، وصناعة RCCB تمر بتغيير تكنولوجي كبير

التكامل الذكي: الجيل الجديدRCCBsميزة اتصال IoT ، والذي يتيح للمستخدمين مراقبة وتشخيصها عن بُعد مع تطبيقات الهواتف الذكية و BMS.

الترقية الرقمية: المرحلات المتقدمة المستندة إلى المعالجات الدقيقة لزيادة الدقة ، وتقليل التعثر الإزعاج ، وتحليل أفضل لظروف الخطأ.

صديقة للبيئة: تقوم الشركات بإنتاج المزيد من المنتجات/الجهود الخضراء باستخدام مواد قابلة لإعادة التدوير بطرق صديقة للبيئة لتوفير الطاقة.

تحليل الشركة المصنعة الرئيسية

لا يزال قادة الصناعة العالميين يدفعون الابتكار

ABB: التركيز على تكامل الشبكة الذكية والحلول الرقمية ، وتوفير محافظ RCCB واسعة النطاق لمختلف التطبيقات.

تلتزم Schneider Electric ، المتخصص العالمي في إدارة الطاقة والأتمتة ، بالتنمية المستدامة وتوفير الطاقة. مجموعة واسعة من حلول الحماية ، للأفراد والمنشآت والآلات ، وتوفير حماية مخصصة ومحددة لكل تطبيق.

مجموعة Chint -شعار تطوير التصنيع الآسيوي ، وتوفير منتجات فعالة من حيث التكلفة للأسواق العالمية.

تتوسع الصناعة المزدهرة في السوق الآسيوية ، بما في ذلك الصين واليابان ، وإمكانات النمو عالية للغاية.

نصائح التثبيت والصيانة

إجراءات التثبيت المناسبة

لتثبيت RCCB بنجاح ، هناك بعض النقاط الرئيسية التي يجب ملاحظة:

موقع التثبيت: يجب أن يتم تثبيت RCCBs في مثل هذه النقطة التي يمكن الوصول إليها بسهولة لمراقبة الجهاز وتصرفه ، ويجب أن يكون هناك ترتيب للتشغيل والصيانة المناسبين.

شكل الأسلاك: في الأسلاك ، يتم تمرير جميع الطور والأسلاك المحايدة من خلال المحول الحالي لـ RCCB في نفس الاتجاه.

1 جوانب التواصل مع نظام التأريض والمسارات المتوازية تجنب المسارات المحايدة المتوازية التي تسبب عطل.

الأخطاء الشائعة واستكشاف الأخطاء وإصلاحها

تشمل مشكلات RCCB النموذجية:

رحلة من الضوضاء الكهربائية أو اختلال النظام

مشكلة في إطلاق النار على عدم التعثر أثناء عملية الاختبار

اتصالات سيئة نتيجة تآكل الاتصال

يتيح لك الاختبار شهريًا باستخدام زر الاختبار المدمج اختبارًا التأكد من أن المنبه في حالة عمل وحتى رمز.

توصيات الصيانة

اعتماد خطة خدمة منظمة تتضمن ما يلي:

عمليات زر الاختبار الشهرية

التفتيش المهني السنوي واختباره

الاتصال التنظيف والضرب حسب الضرورة.

الاستبدال بعد تصنيع التوصيات أو عمليات الأعطال

الاستنتاجات: تعتمد الحماية الموثوقة للنظام الكهربائي على اختيار RCCB الصحيح

إن اختيار RCCB-Type-A أو RCCB-Type-AC له تأثيرات كبيرة على سلامة وموثوقية التثبيت الكهربائي. تعد وحدات RCCB-Type-AC كافية لأنظمة AC المنشأة ، في حين توفر RCCB-Type-A حماية إضافية لأنظمة AC والإلكترونيات الجديدة.

مع تكييف المعايير والأنظمة الكهربائية في سن المساحة إلى الأبد ، تكون حماية RCCB الصحيحة أكثر أهمية من أي وقت مضى. تضمن المشورة المهنية اختيار أفضل نظام ، وتركيب لا تشوبه شائبة ، والمتانة.

الاستثمار في الجودةRCCBلا تزال الحماية تكافأ بانخفاض خطر الصدمة الكهربائية ، وأضرار أقل في المعدات ، ولوائح السلامة المتزايدة باستمرار استجابة للطلب المتزايد على مستويات أعلى من السلامة الشخصية. من المنازل إلى المصانع ، تحتوي جميع المباني على أشياء تحتاج إلى الاحتفاظ بها في مأمن من التدفق المستمر للكهرباء - بالنسبة لأولئك ، لدينا حل.
