هل قواطع دائرة العلبة المقولبة مناسبة بشكل عام ل AC أو DC؟

تحتوي قواطع دائرة العلبة المقولبة ، والمعروفة أيضًا باسم قواطع الدائرة من نوع الجهاز ، على جميع المكونات في غلاف بلاستيكي. غالبًا ما تكون جهات الاتصال الإضافية وإصدارات الجهد السفلي وإصدارات التحويلة معيارية. تقاطع قواطع الدائرة المصبوب تلقائيًا التيار عندما يتجاوز التيار إعداد الرحلة.Zhejiang Dong'an Electric Co. ، Ltd. العروضDC MCCBSوو MCCBSمواصفات متفاوتة. دعونا نلقي نظرة عليهم.

غرض التصميم والتطبيقات السائدة من قواطع دوائر الحالات المقولبة

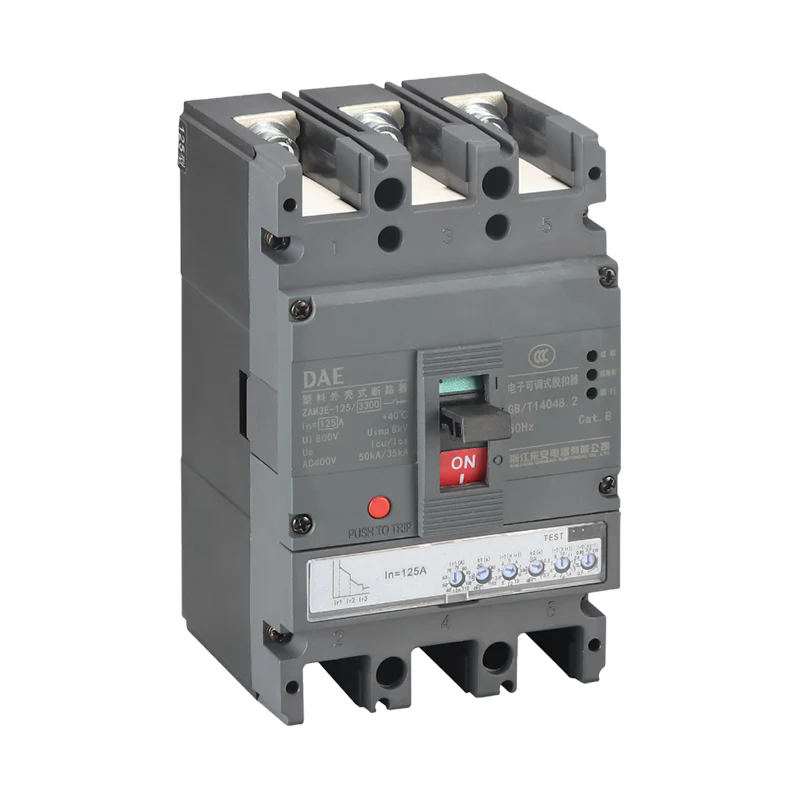

قاطع دائرة العلبة المقولبة (MCCB) هو جهاز كهربائي يستخدم لحماية الحمل الزائد وحماية الدائرة القصيرة. يعتمد تصميمه الأساسي على خصائص التيار المتناوب (AC) ، مما يؤدي إلىو MCCB. الأسباب كما يلي:

1. آلية إطفاء القوس القدرة على التكيف: تيار التيار المتردد له معابر صفر دورية ، مما يجعل الأقواس عرضة للإطفاء الطبيعي. تم تحسين هيكل غرفة إطفاء القوس من قاطع دائرة العلبة المقولبة لهذه الخاصية.

2. الطلب السائد في السوق: يتم تشغيل أكثر من 90 ٪ من أنظمة الطاقة العالمية بواسطة AC (في إشارة إلى معيار IEC 60898) ، لذلك يعطي المصنعون أولوية تطوير نماذج خاصة AC. 3. التكلفة والتوحيد: يتم تصنيع قواطع دائرة التيار المتردد على نطاق واسع ، وأقل تكلفة ، وامتثال للمعايير الكهربائية العامة (مثل UL 489 و GB 14048.2).

ميزات خاصة لتطبيقات العاصمة وحلول التحسين

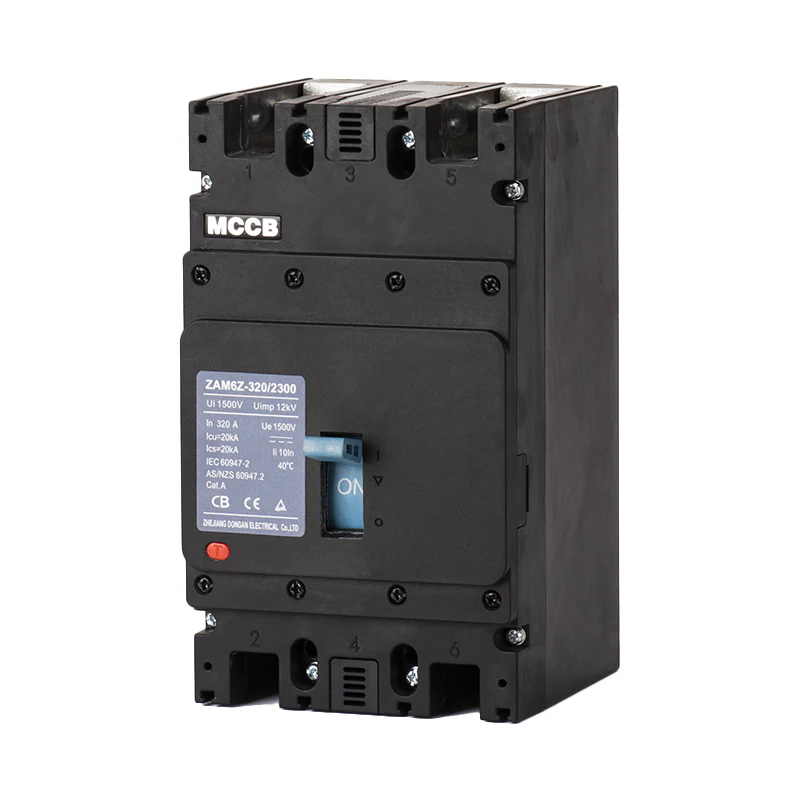

على الرغم من أن قواطع دوائر الحالة المصبوبة مصممة بشكل أساسي لتطبيقات التيار المتردد ، إلا أنه يمكن تكييفها لتطبيقات العاصمة ، أوDC MCCBS، من خلال التحسينات التالية:

1. قدرة إطفاء القوس المحسّنة: لا تحتوي أقواس التيار المستمر على عبور غير طبيعي ، والتي تتطلب تصميمات شبكية مغناطيسية أو مجزأة. على سبيل المثال ، يمكن لسلسلة TMAX DC من ABB مقاطعة دوائر DC التي تصل إلى 750 فولت.

2. علامات القطبية وقدرة كسر: تتطلب قواطع دائرة التيار المستمر محطات إيجابية وسلبية ملحوظة بشكل واضح ، وقدرتها في كسرها أقل عمومًا من نماذج AC المماثلة.

3. سيناريوهات التطبيق النموذجية:

- أنظمة توليد الطاقة الكهروضوئية (DC 1000V وأقل)

- ترانزيت السكك الحديدية (إمدادات طاقة الجر 1500V)

- حماية بطارية تخزين الطاقة (مثل CATL المخصصة DC MCCBs لخزائن تخزين الطاقة).

معلمات الاختيار الرئيسية واعتبارات

يجب على المستخدمين مقارنة المؤشرات التالية بناءً على احتياجاتهم الفعلية:

1. مستوى الجهد: AC 400V/690V مقابل DC 250V/750V (المعايير الصناعية المشتركة).

2. القدرات المقاطعة: القدرة المقاطعة لـ aDC MCCBعادة 50 ٪ -60 ٪ من تلك منو MCCB.
