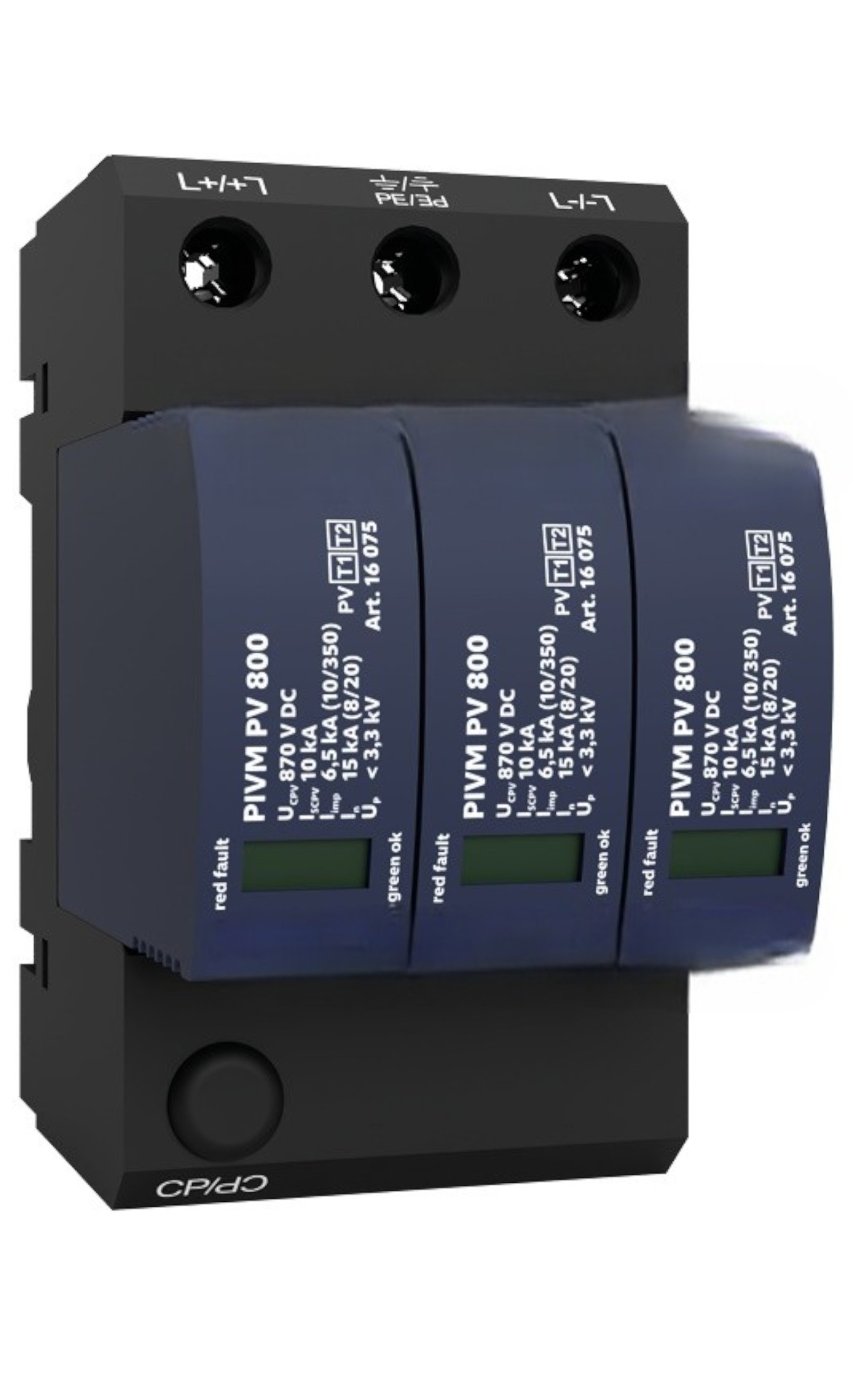

النوع 1+2 PV SPD | Y-Connection | لا الصمامات الاحتياطية | LPL III -IV

مجمعة من النوع 1+2 الموقوفات للارتداد لأنظمة DC الكهروضوئية في طوبولوجيا اتصال Y. يتضمن كل مسار متغير (L+، L-، PE) فصلًا حراريًا داخليًا قادرًا على مقاطعة تيار التيار المستمر ، مما يسمح بالتركيب دون فتيل احتياطي. مخصص لمواقع PV مع LPs خارجية حيث لا يمكن ملاحظة مسافة الفصل "S". مناسبة لـ LPL III -IV. تشمل الخيارات M (الوحدة النمطية القابلة للإزالة) و DS (المراقبة عن بُعد).

إرسال استفسار

وصف المنتج

الحماية المباشرة القادرة على المصفوفات الكهروضوئية-عندما تكون المساحة والمسافة محدودة.

يتم تصميم هذه الأفضليات التيار الدافع والارتفاع (النوع 1+2) لهذا الغرض لجانب DC من الأنظمة الكهروضوئية التي تستخدم نظام حماية البرق الخارجي (LPS) ولكن لا يمكن الحفاظ على مسافة الفصل المطلوبة "S. تجمع الأجهزة بين قدرة النوع 1 على التيارات الدافعة البرق مع قمع الطفرة من النوع 2 لحماية المحولات والسلاسل وأشرطة العاصمة.

y-connection للعملية القوية ، التي تتحمل الأخطاء.

يجعل اتصال Y-type الموصلات العمل أكثر مقاومة لأخطاء الأرض ، مما يساعد على تثبيت شبكة PV DC في ظروف التأريض المتطلبة والبيئات ذات الإمكانات المختلطة.

السلامة المتكاملة-لا مطلوب فتيل احتياطي.

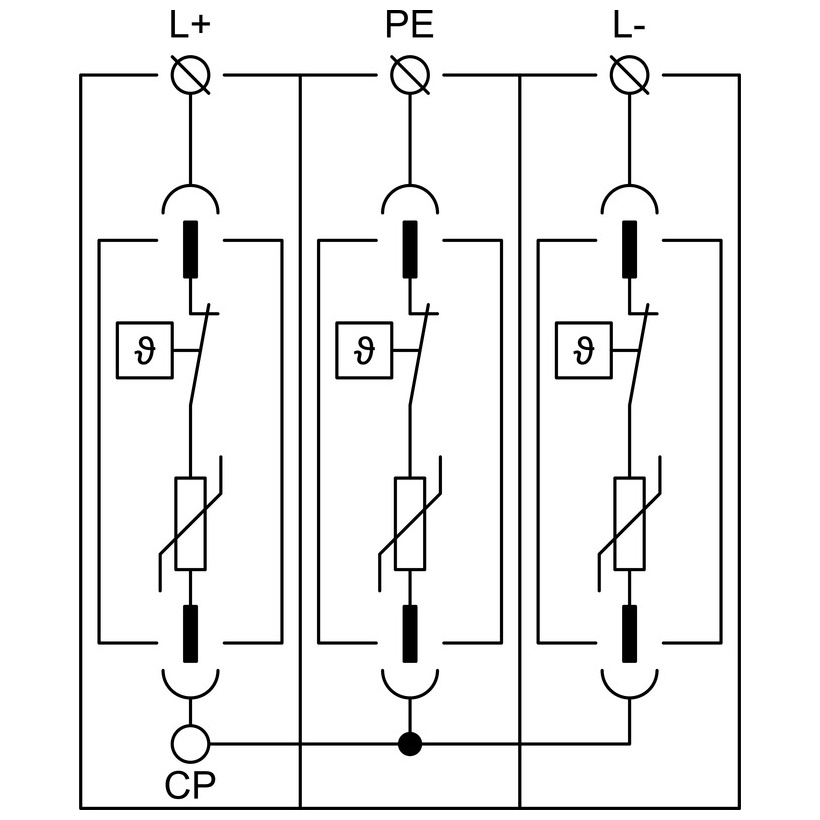

تم تجهيز كل قطاع متغير بين L+و L - و PE بفصل حراري داخلي. في نهاية العمر المتنوعة (ارتفاع درجة الحرارة) ، رحلات قطع الاتصال لمقاطعة التيار العاصمة وتوفير مؤشر خطأ واضح. يتيح بناء فصل خاص التثبيت دون فتيل احتياطي منفصل ، وتبسيط التنسيق ومساحة التوفير.

حماية النظام الكهروضوئية الشاملة.

من خلال ضمان الترابط التجهيز لأشرطة البوسات الإيجابية والسلبية ، تقلل هذه الموقوفات من الجهد العابر الضار من التصريفات في الغلاف الجوي - بما في ذلك ضربات البرق المباشرة إلى نظام الكهروضوئية - وكذلك تبديل الأحداث. وهي مناسبة لمستويات حماية البرق LPL III و IV ، والتي تغطي غالبية عمليات النشر على السطح و C&I.

خيارات الخدمة والمراقبة.

مؤشر DS: جهة اتصال مراقبة عن بُعد لإشارة الحالة إلى مرحلات PLC/SCADA/الإنذار.

التطبيقات النموذجية

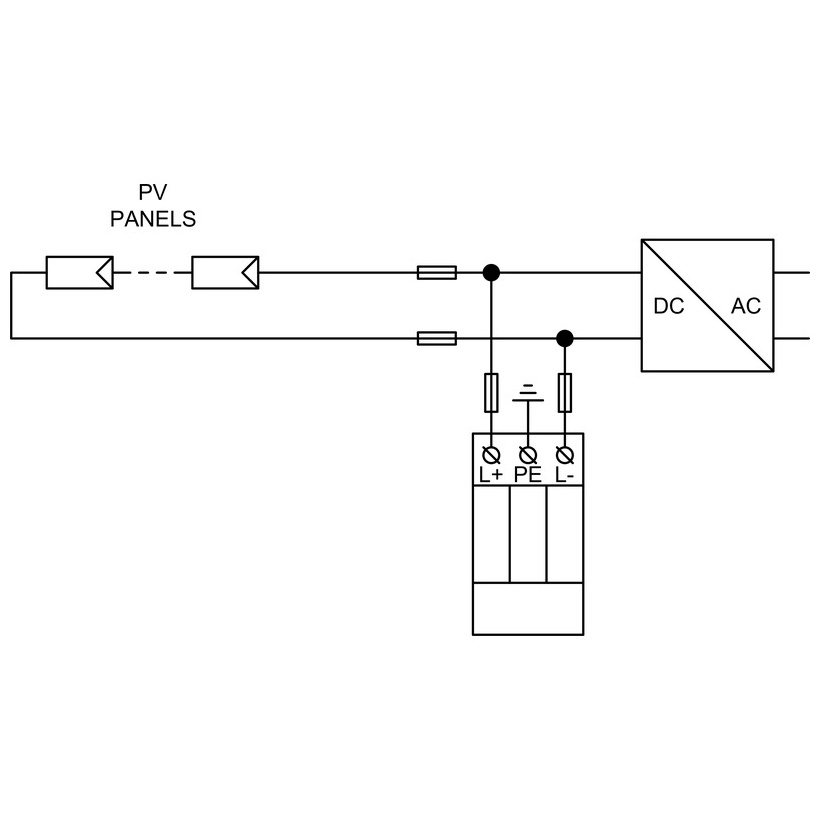

الصناديق الكهروضوئية Combiner/Re-Combiner ومدخلات DC العاكس حيث لا يمكن تحقيق مسافة الفصل "S"

المحطات على السطح والتجارية/الصناعية مجهزة بـ LPs خارجية

مشاريع التحديثية التي تسعى للحصول على حماية منسق من النوع 1+2 دون إضافة الصمامات الاحتياطية

الميزات الرئيسية في لمحة

اكتب 1 + 2 pv surge arrester (البرق الدافع + قمع الطفرة)

y-connection-مقاومة لأخطاء الأرض من موصلات العمل

disconnectors الداخلية الحرارية على L+، L - ، PE ؛ DC Current Current on Fault

لا مطلوب فتيل احتياطي بفضل بناء قطع الاتصال الخاص

بالنسبة إلى جانب PV DC مع LPs الخارجية عندما لا يتم ملاحظة "S" مسافة الفصل "S"

مناسبة لـ LPL III - IV

الخيارات: M = الوحدة النمطية القابلة للإزالة ، DS = المراقبة عن بُعد

الكلمات الساخنة: اكتب 1+ 2 PV SPD ، صانعة دافع البرق ، اتصال Y ، Connect ، PV Side ، LPS الخارجي ، مسافة الفصل S ، LPL III ، LPL IV ، فصل حراري داخلي ، لا فتيل احتياطي ، الترابط التجهيز ، L+ L- PE
